Установка каталитического обезвреживания газовых выбросов (УТК)

Установка термокаталитическая (УТК) — это промышленное оборудование для очистки газовых выбросов от летучих органических соединений, оксида углерода (CO) и запахов методом каталитического окисления. В процессе работы загрязняющие вещества преобразуются в менее опасные соединения при температуре 300–350 °C. Эффективность очистки составляет 95–98%, а производительность установок — от 100 до 30 000 нм³/ч. УТК применяются на объектах с небольшими и средними объёмами выбросов, в том числе в окрасочных, полиграфических и химических производствах. Установки ЭКАТ позволяют очищать промышленные выбросы с учётом особенностей технологического процесса и параметров основного оборудования. Установки ЭКАТ работают на объектах «Газпромнефти», «Крымского содового завода», «Красцветмета».

Преимущества:

Высокая степень очистки (до 99%)

Высокая энергоэффективность

Низкие эксплуатационные затраты

Возможность использования тепловой энергии очищенного воздуха на нужды предприятия

Отсутствие жидких стоков

Возможно, вас заинтересуют: Катализаторы

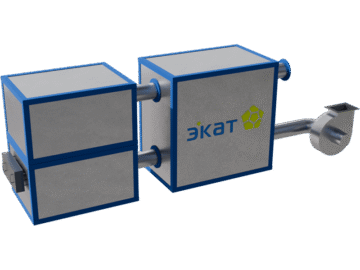

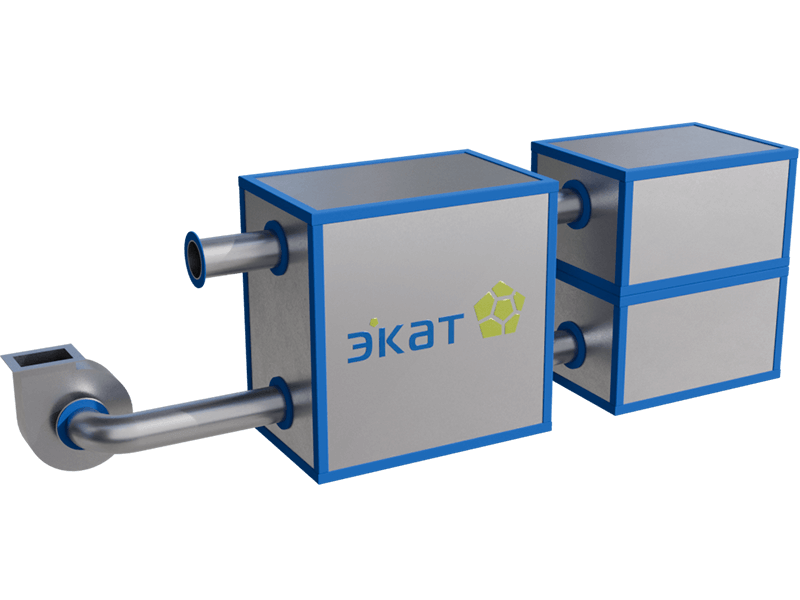

Рендер термокаталитической установки УТК ЭКАТ с вентилятором и модулями

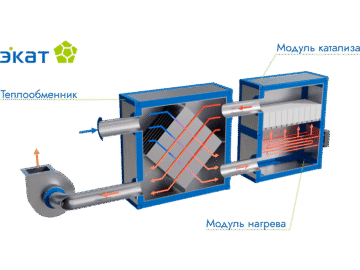

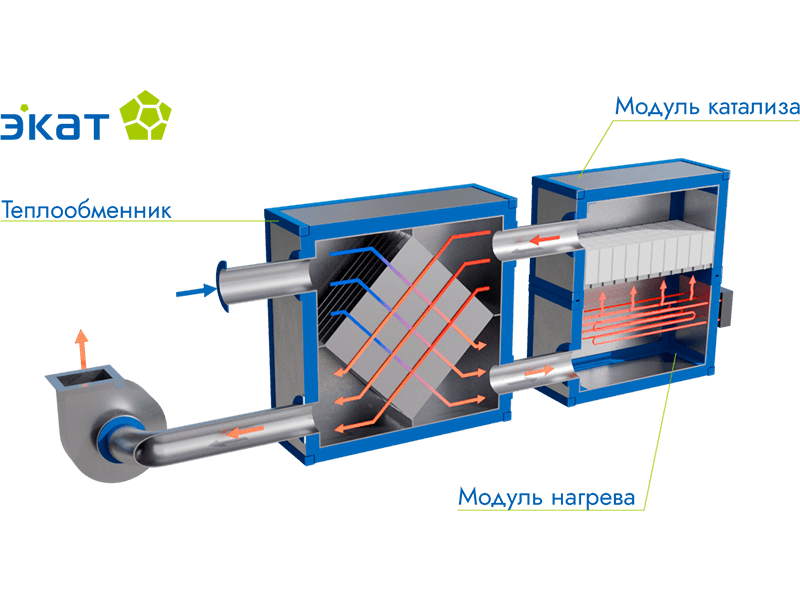

Схема установки УТК: теплообменник, модуль нагрева и модуль катализа

Термокаталитическая установка ЭКАТ с вентилятором и теплообменником

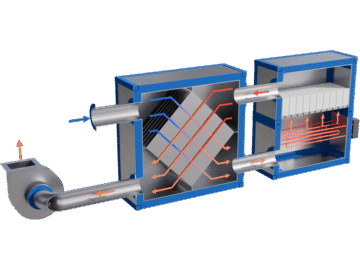

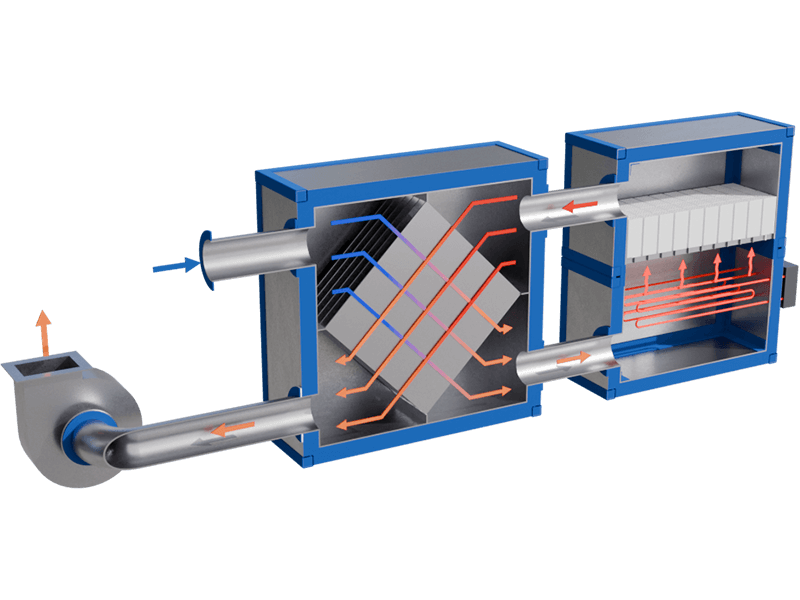

Установка УТК ЭКАТ в разрезе: перекрёстный рекуператор, нагрев и вентилятор

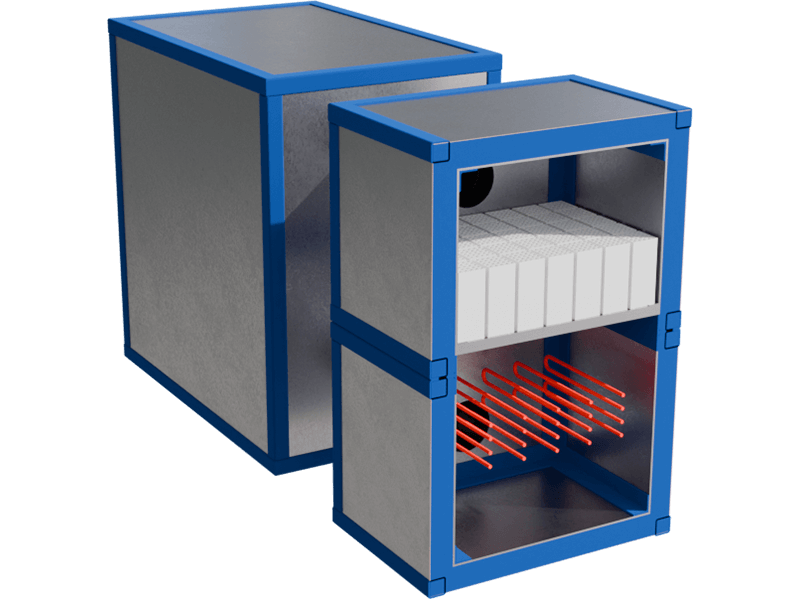

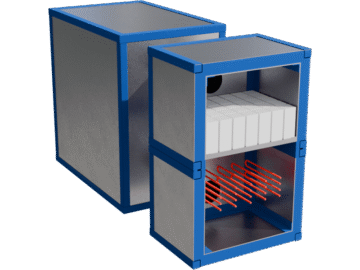

Разрез утилизатора теплоты ЭКАТ: керамические блоки и нагревательные ТЭНы

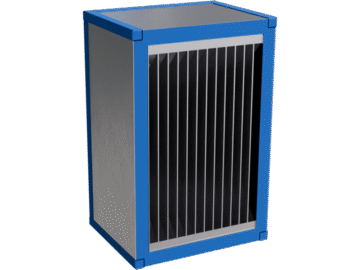

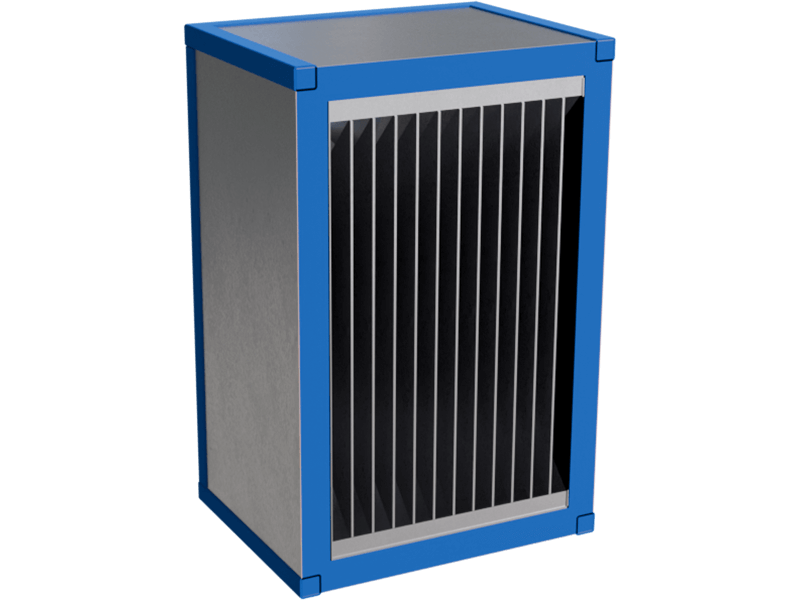

Блок УТК ЭКАТ в разрезе с пластинчатыми кассетами в синем корпусе

Технология

Каталитическая очистка газовых выбросов в УТК происходит путем их окисления в присутствии кислорода. В процессе обезвреживания загрязняющие компоненты газовой смеси в присутствии катализатора разлагаются до простейших составляющих (вода, углекислый газ, молекулярный азот).

Газовоздушная смесь проходит через модуль катализа, в котором происходит реакция разложения загрязняющих веществ. После очищения газовоздушная смесь выбрасывается в атмосферу.

Ароматические углеводороды (бензол, толуол, ксилол, нафталин)
Предельные углеводороды C1–C5 (кроме метана), гексан
Спирты и растворители (метанол, сольвент, уайт-спирит)
Кетоны (ацетон и др.)
Альдегиды (ацетальдегид, формальдегид)
Фенолы (фенол и его производные)
Полициклические ароматические углеводороды (бенз(а)пирен)
Пары нефтепродуктов (дизельное топливо и др.)
Прочие летучие органические соединения (ЛОС)

В зависимости от параметров очищаемых выбросов комплектация устройства может включать модули:

нагрева — обеспечивает рабочую температуру для катализатора;
теплообмена — повышает энергоэффективность за счет повторного использования высвобождаемого при очищении газовоздушной смеси тепла;
смешения — насыщает очищаемое соединение кислородом для окисления, выравнивает пиковые концентрации загрязняющих веществ;
подачи реагента — вводит восстановитель при применении УТК в системе селективного каталитического восстановления;
автоматического управления — обеспечивает безопасность и соответствие технологическим требованиям на всех этапах.

Очистка взрывоопасных газовых выбросов каталитическим окислением производится в УТК со взрывозащищенными компонентами.

Запросить ТКП

Чтобы подготовить расчёт стоимости и подобрать оптимальное решение, заполните опросный лист.

Скачать опросный лист Заполнить онлайн

Очистка от следующих видов загрязняющих веществ

Заводские трубы с дымом, символ загрязнения органическими выбросами

Органические соединения

Выбросы оксидов азота NOx из труб промышленного предприятия

Оксиды азота

Промышленные трубы с дымом и надпись CO — оксид углерода

Оксиды углерода

Аммиак

Отрасли промышленности

Нефтегазовая отрасль

Металлургия

Химическая промышленность

Обработка поверхностей и нанесение покрытий

Котельная ЖКХ: трубопроводы, задвижки и насосы с паром

Коммунальное хозяйство

Производство продуктов питания

Примеры наших проектов

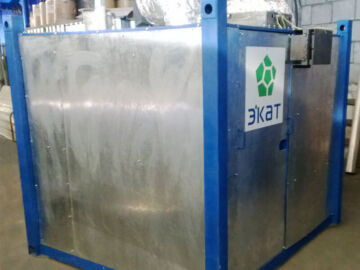

Термокаталитическая установка УТК-500 с противоточным теплообменником

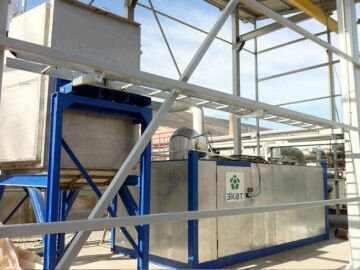

Термокаталитическая установка УТК-2000 во взрывозащищённом исполнении, оснащённая МХС

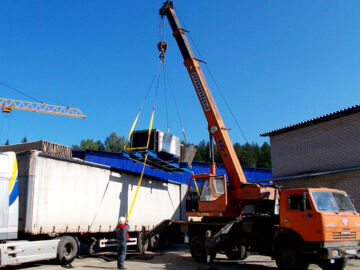

Термокаталитическая установка УТК-6000 с перекрестноточным модулем теплообмена

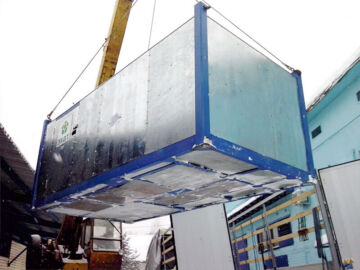

Термокаталитическая установка УТК-100

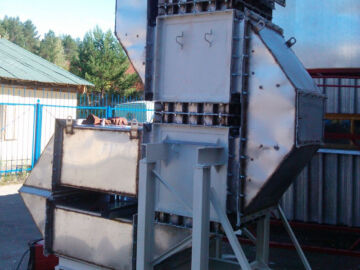

Термокаталитическая установка УТК-1000 в стандартной комплектации

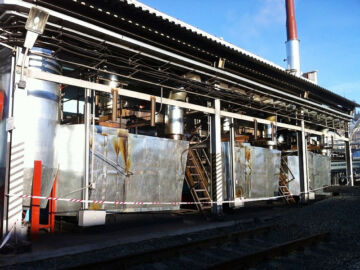

Термокаталитическая установка УТК-15000

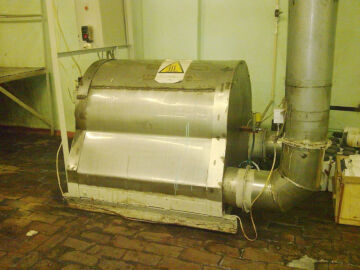

Термокаталитическая установка по восстановлению оксидов азота. Установка дожига ацетофенона и паров уксусной кислоты

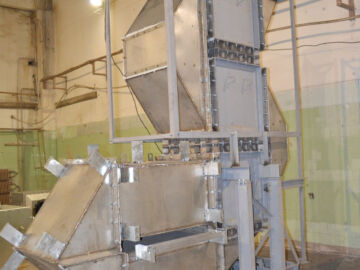

Термокаталитическая установка УТК-1000 во взрывозащищённом исполнении

Часто задаваемые вопросы

Что такое установка каталитического обезвреживания газовых выбросов (УТК)?

УТК (термокаталитическая установка) — оборудование для обезвреживания газовых выбросов каталитическим окислением. Загрязнители окисляются на катализаторе при 300–500 °C — это значительно ниже температуры чисто термического сжигания, что снижает расход топлива и энергозатраты.

Какие вещества обезвреживает УТК?

Летучие органические соединения (ЛОС), углеводороды, оксид углерода (CO), пары растворителей и дурнопахнущие вещества. Применяется на химических, нефтехимических и машиностроительных производствах, в окрасочных линиях.

Чем УТК отличается от РТО?

В УТК окисление идёт на катализаторе при 300–500 °C, в РТО — термически при 800–850 °C без катализатора. УТК экономичнее по топливу при умеренных концентрациях и чистом газе; РТО устойчивее при высоких концентрациях и наличии каталитических ядов. Оптимальный вариант подбираем по составу выбросов.

Какая производительность и исполнение у УТК?

Установки выпускаются в широком диапазоне производительности (от 100 до 30 000 нм³/ч), в том числе во взрывозащищённом исполнении и с рекуперацией тепла. Комплектация подбирается под объект.

Как подобрать и заказать УТК?

Заполните опросный лист (состав газа, расход, температура, концентрации) — мы подберём катализатор и типоразмер установки, рассчитаем режим и подготовим технико-коммерческое предложение. При необходимости проводим обследование и замеры.
