Пластинчатый рекуперативный теплообменник

Пластинчатый рекуперативный теплообменник типа газ-газ предназначен для нагрева или охлаждения газообразных сред без потребления энергии в промышленных системах вентиляции, технологических линиях и установках очистки газов. Перекрёстная схема движения и специально разработанные пластины из нержавеющей стали обеспечивают максимальную эффективность при компактных габаритах.

Преимущества:

Высокая эффективность теплообмена – перекрёстное движение сред и развитая поверхность пластин

Компактность – значительно меньшие габариты по сравнению с кожухотрубными аналогами

Термостойкость – работа при температурах до 1100°C

Коррозионная стойкость – пластины из нержавеющей стали

Низкое аэродинамическое сопротивление – оптимизированная конструкция каналов

Надежность – цельносварная конструкция

Индивидуальный подход – при разработке учитываются конкретные параметры и конструктив смежного оборудования

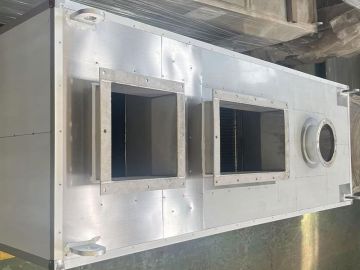

Пластинчатый рекуперативный теплообменник

Технология

Теплообменник представляет собой набор пластин, сваренных в каналы с перекрёстным направлением потоков. Поверхности теплообмена расположены слоями: между каналами нагреваемой (холодной) среды размещены каналы нагревающей (горячей) среды. Газы движутся перпендикулярно друг другу, что обеспечивает равномерный теплообмен и снижает термические напряжения. Тепло передаётся через тонкие формованные пластины из нержавеющей стали, обладающие высокой теплопроводностью и механической прочностью.

Такая конструкция позволяет достигать эффективности утилизации тепла до 80% в зависимости от расхода и разницы температур.

Системы утилизации тепла отходящих газов (котельные, печи, сушильные установки);
Вентиляционные системы производственных цехов с высокотемпературными выбросами;
Технологические линии переработки газов (химическая, нефтегазовая, металлургическая промышленность);
Газоочистное оборудование – предварительный нагрев газов перед фильтрами или каталитическими реакторами.
