Блок термической утилизации (БТУ)

Блок термической утилизации (БТУ) — установка высокотемпературного окисления для обезвреживания кислых и сернистых газов, а также утилизации жидких горючих отходов, с которыми не справляется каталитическая очистка. Загрязнители окисляются при температуре выше 800 °C до простых безвредных соединений; эффективность очистки — 98–99%. БТУ выбирают, когда в выбросе присутствуют каталитические яды, высокие концентрации серы или жидкая фаза. Референс: блок термической утилизации кислых газов производительностью 35–1400 нм³/ч для предприятия «СибурТюменьГаза».

Преимущества:

Высокая эффективность

Простота в обслуживании, надежная система автоматического управления, не требующая постоянного присутствия обслуживающего персонала и обладающая необходимым набором защит и блокировок

Низкие эксплуатационные расходы

Надежность системы, пожаровзрывобезопасность

Модульность поставки (вся необходимая инфраструктура для работы установки сжигания собрана в одном модуле, что позволяет значительно снизить объемы монтажных работ, и облегчает процесс обслуживания)

Компактность размещения на площадке

Невысокие капитальные затраты

Возможно, вас заинтересуют: Катализаторы

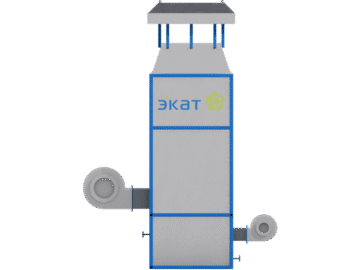

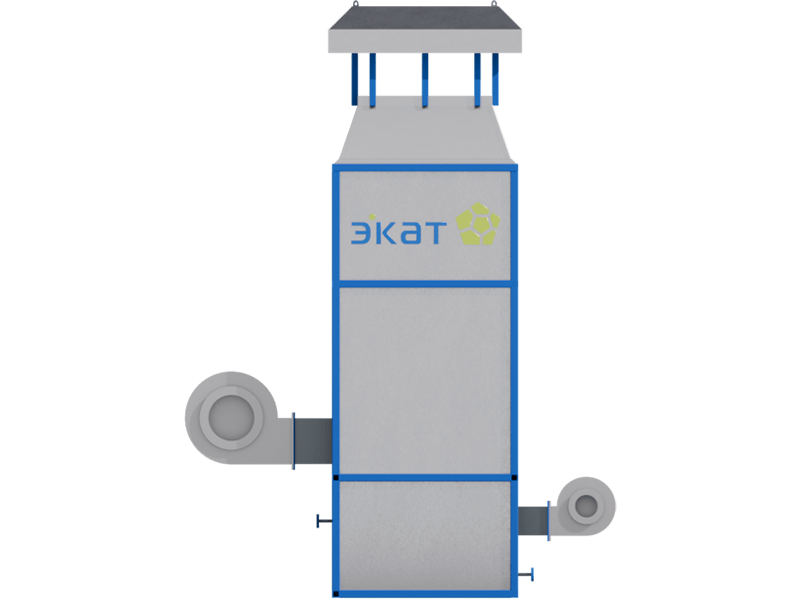

Рендер вертикальной установки БТУ ЭКАТ с зонтом и патрубками

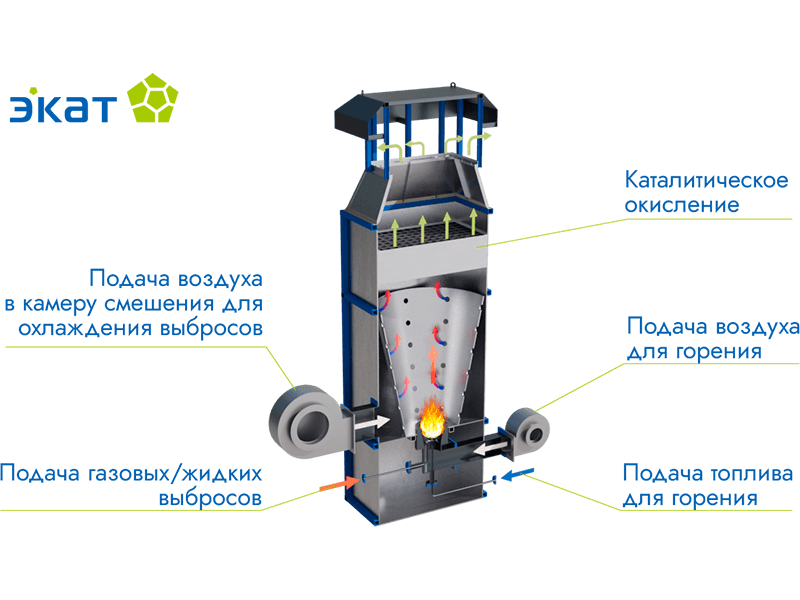

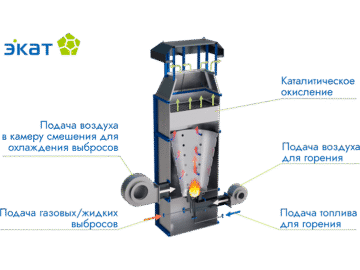

Схема термокаталитической установки БТУ: камера сгорания, подача выбросов и топлива

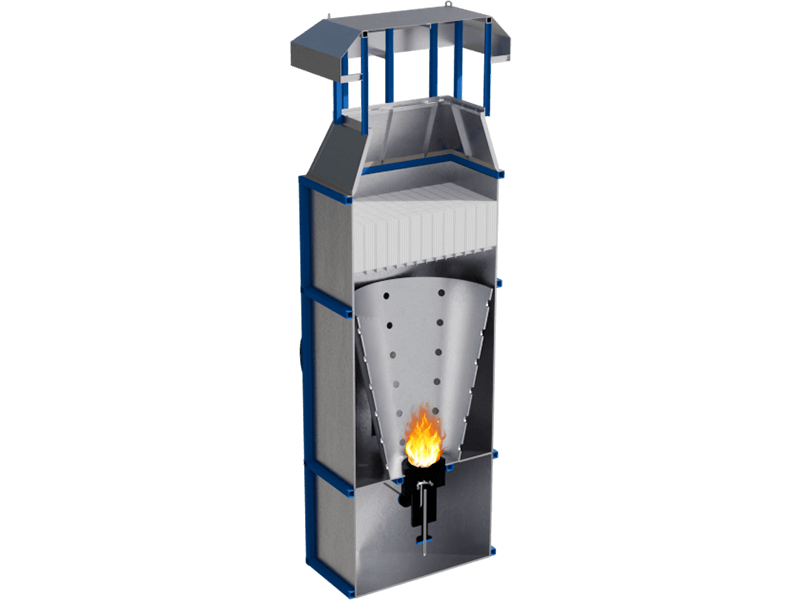

Блок термической утилизации в разрезе, факел горелки и керамическая насадка

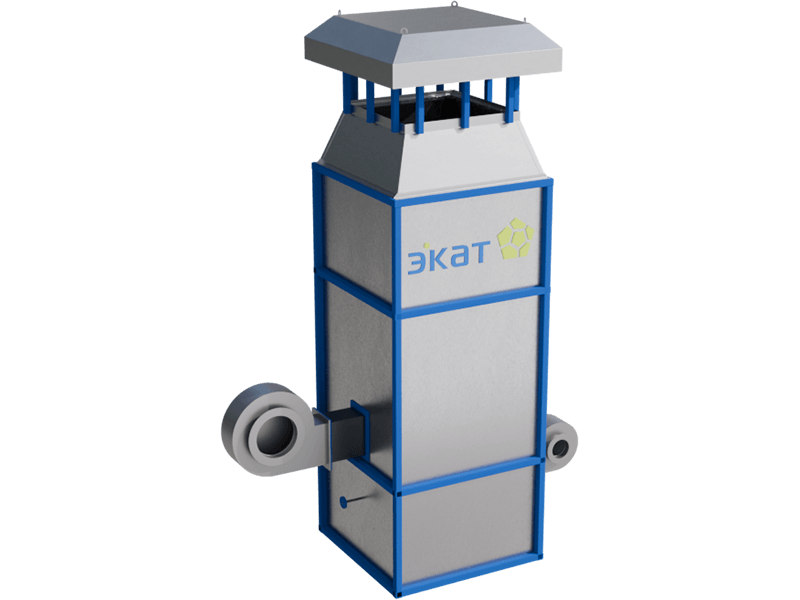

Вертикальная газоочистная установка ЭКАТ с двумя вентиляторами

Технология

Система основана на процессе высокотемпературного окисления большинства летучих органических соединений (ЛОС) и сернистых соединений. Блок термической утилизации БТУ позволяет достигать эффективности очистки до 98% и получать на выходе безопасные выбросы. В широком смысле, термическое окисление (термическое сжигание) представляет собой процесс окисления загрязняющих веществ путем повышения их температуры выше точки самовоспламенения в присутствии кислорода и поддержания высокой температуры газа в течение времени, достаточного для полного сгорания вредных выбросов до CO₂ и Н₂О.

Ароматические углеводороды (бензол, толуол, ксилол)
Предельные углеводороды (метан, пропан, бутан)
Спирты (метанол, этанол, изопропанол, бутанол)
Кетоны (ацетон и др.)
Альдегиды (ацетальдегид и др.)
Органические кислоты (уксусная, муравьиная)
Простые и сложные эфиры (диметиловый эфир)
Прочие летучие органические соединения (ЛОС)

В зависимости от параметров очищаемых выбросов и требований клиента БТУ может быть укомплектован следующими модулями:

Модуль подготовки топливного (природного) газа оптимизирует параметры топливного газа для работы горелочного оборудования
Модуль теплообмена использует тепло очищенной газовоздушной смеси для нагрева воздуха, воды или других жидкостей и газов, используемых в производственных целях, а так же снижает температуру очищенного выброса
Роторный концентратор позволяет уменьшить объем газовоздушной смеси, подаваемой на утилизацию, в 10-20 раз
Система подачи утилизируемой жидкости распыляет утилизируемую жидкость в высокотемпературной зоне камеры сгорания
Камера смешения охлаждает очищенный выброс за счет разбавления атмосферным воздухом

Запросить ТКП

Чтобы подготовить расчёт стоимости и подобрать оптимальное решение, заполните опросный лист.

Скачать опросный лист Заполнить онлайн

Очистка от следующих видов загрязняющих веществ

Заводские трубы с дымом, символ загрязнения органическими выбросами

Органические соединения

Промышленные трубы с дымом и надпись CO — оксид углерода

Оксиды углерода

Аммиак

Промзона с дымящими трубами и клубами белого дыма

Серосодержащие соединения

Отрасли промышленности

Нефтегазовая отрасль

Металлургия

Химическая промышленность

Обработка поверхностей и нанесение покрытий

Производство продуктов питания

Примеры наших проектов

Блок термической утилизации БТУ-1500

Блок термической утилизации БТУ-1000

Часто задаваемые вопросы

Что такое блок термической утилизации (БТУ)?

БТУ — установка огневого (термического) обезвреживания выбросов, в которой загрязнители сжигаются в камере с горелкой при высокой температуре. Применяется для газов, которые нельзя очистить каталитически или сорбцией.

Что обезвреживает БТУ?

Кислые газы, аммиак, сероводород, абгазы и другие технологические выбросы с высокой концентрацией вредных веществ. БТУ востребован в химии, нефтехимии и на производствах с концентрированными абгазами.

Что такое огневое обезвреживание?

Это уничтожение загрязнителей сжиганием в факеле горелки при температуре, обеспечивающей их полное разложение. Метод применяют, когда концентрации слишком высоки или состав газа непригоден для катализа.

Какая комплектация у БТУ?

Блок комплектуется горелочным устройством, камерой сгорания и, при необходимости, системой рекуперации тепла и котлом-утилизатором. Производительность и комплектация подбираются под задачу.

Как заказать БТУ?

Заполните опросный лист (состав и расход абгазов, концентрации, температура) — мы рассчитаем режим огневого обезвреживания, подберём горелку и комплектацию и подготовим технико-коммерческое предложение.
